テザーペンダントからワイヤレスシステムにアップグレードすると、工場現場でのオペレータの安全性と機動性が向上します。ただし、不適切なペアリングや配線を行うと、重大な運用上のリスクが生じます。大容量の吊り上げ環境では、電気的ミスは許されません。
従来のウインチを改造する場合でも、壊れたコントローラーを交換する場合でも、ペアリングが単なるデジタル同期であることはほとんどありません。新しい受信機をホイストの電磁接触器に深く組み込む必要があります。また、危険な信号のクロスオーバーを防ぐために、特定の無線周波数を正確に一致させる必要があります。
このガイドでは、安全な設置に必要な物理配線要件を詳しく説明します。業界の専門家が使用するデジタル周波数ペアリング プロセスについて詳しく説明します。また、産業グレードのソリューションを効果的に評価および実装するために必要な安全基準についても学習します。
ペアリングには、受信機をホイスト モーターのリレーに物理的に配線する段階と、送信機の RF 周波数をデジタル的に同期する段階という、2 つの異なるフェーズが含まれます。
既存の安全ハードウェアをバイパスしないでください。緊急停止リモート機能と物理リミット スイッチが設置後も完全に動作することを確認します。
電気ホイストのリモート コントロールの送信機の受信機を評価する場合は、電圧の互換性、産業用 IP 定格、および信号間の干渉を防ぐ専用チャネル オプションを優先してください。
購入者は、標準的な民生用リモコンを産業用昇降システムと混同することがよくあります。安全なセットアップには、命令外の動きを防ぐための特定の産業アーキテクチャが必要です。家庭用電化製品は、単純な広帯域信号を使用します。産業用重機には、暗号化されたポイントツーポイント無線通信が必要です。真の ワイヤレス昇降コントローラーは、 危険な環境向けに特別に設計された堅牢な内部コンポーネントに依存しています。

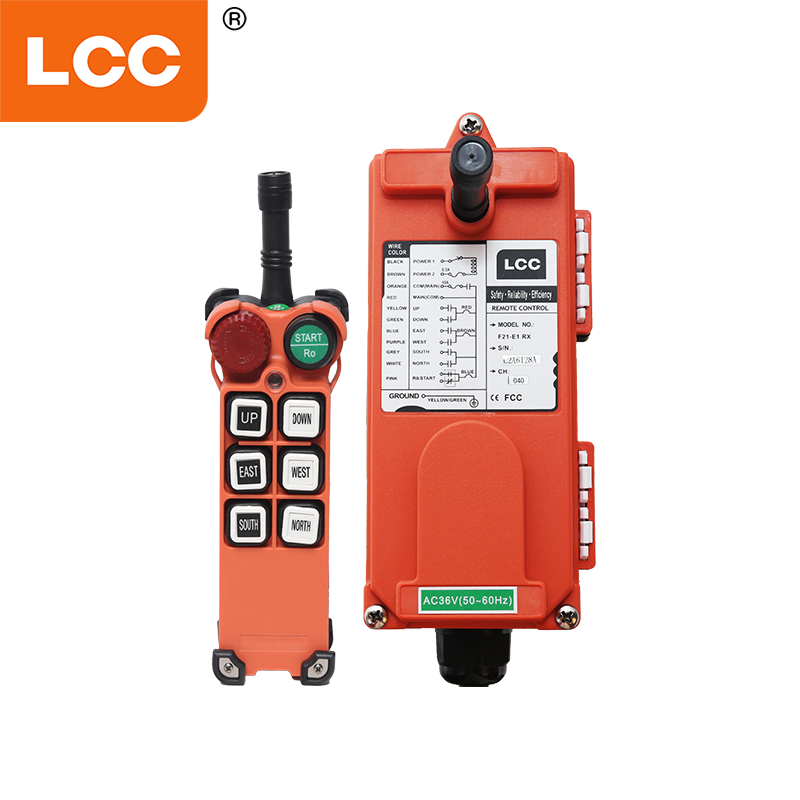

オペレーターに面するユニットについて議論すると、その重要性が明らかになります。送信機ハンドセットには、通常は工業用バッテリーからの局所電源が必要です。方向ボタンは厳重に保護されています。さらに重要なのは、アクティブマッシュルームスタイルの 緊急停止リモート スイッチを備えていることです。このスイッチは、オペレータにとっての究極の安全オーバーライドとして機能します。
受信機は、人間の入力と機械的な出力の間の重要な橋渡し役として機能します。このベースユニットをクレーン構造に直接取り付けます。局所的な RF 信号を受信します。次に、この信号を物理的なリレーのクリック音に変換します。これらの内部リレー クロージャーは制御電圧を送信して、ホイストの高耐久電磁接触器を駆動します。
安全なシステムは、固有の識別コードを使用して周波数同期を管理します。メーカーは何百万もの固有の ID の組み合わせをプログラムします。これは、物理ディップ スイッチまたは暗号化されたデジタル ペアリング シーケンスによって実現されます。この厳格なセキュリティ プロトコルにより、1 つの特定のリモコンが 1 つの指定されたホイストのみを動作させることが保証されます。同一施設内で複数のクレーンが稼働する際のクロストークのリスクを完全に排除します。
重量物ホイストにワイヤレスリモコンを追加することは、一か八かの電気作業を意味します。この仕事には真剣に取り組まなければなりません。ミスをすると、荷物の落下、機器の損傷、または重傷を負う可能性があります。
州および連邦の安全ガイドラインでは、厳格なロックアウト/タグアウト (LOTO) 手順が義務付けられています。ホイストのハウジングを開ける前に、メインブレーカーですべての電力を遮断する必要があります。個人用南京錠を使用して断路ボックスを固定します。校正済みのデジタル マルチメーターを使用して、電圧が不足していることを確認します。目視検査だけを決して信用しないでください。
電力要件の不一致は、最も一般的な設置失敗の 1 つです。レシーバーは特定の電圧入力で動作します。 110V の受信機を 220V の制御回路に接続すると、内部 PCB が即座に破壊されます。逆に、24V DC を 110V AC 受信機に供給すると、完全に機能しなくなります。機器を購入する前に、必ず既存の制御回路の電圧を確認してください。
一般的な DIY 電気エラーには、リミット スイッチの完全性が関係することがよくあります。ホイストの物理的な上限および下限リミット スイッチをバイパスすることを提案する配線図は明示的に避けてください。これらのリミットスイッチは、フックブロックがドラムに衝突するのを防ぎます。ワイヤレス受信機は、この安全回路内で完全に直列に配置する必要があります。
インストール前のよくある間違い:
一次モーターの電圧が制御回路の電圧と一致すると仮定します。
ホイストをチェックする前に、既知のライブソースでマルチメーターをテストできませんでした。
コンタクタの正確な位相要件を確認せずにレシーバを注文する。

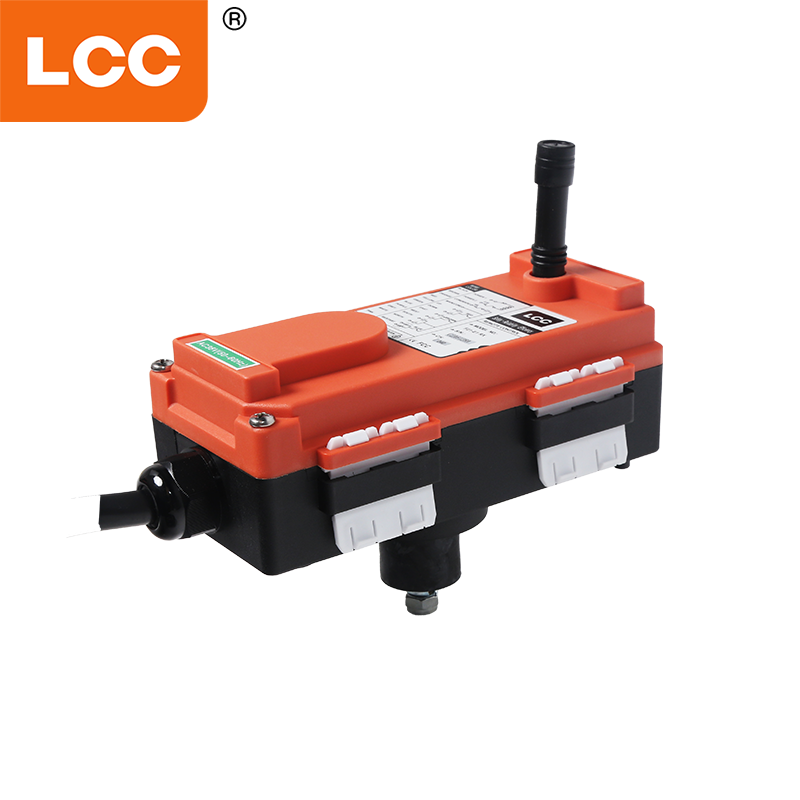

物理的な受信ボックスをホイスト インフラストラクチャに接続するには、系統的な実行が必要です。振動する金属コンポーネントによる擦れを防ぐために、ワイヤーをしっかりと配線する必要があります。プレミアム ホイスト送信機受信機は、 ケーシングに直接印刷された詳細な回路図を提供します。
まず、受信機ボックスの一次電源リードを特定する必要があります。ライン (L) 入力端子とニュートラル (N) 入力端子を見つけます。これらは受信機の内部回路基板に一定の電力を供給します。
次に、方向制御ワイヤーを特定します。これらのワイヤーは、一次的な上下の動きと二次的な東/西の動きを制御します。各方向は、受信機ボックス内の特定の内部リレーに対応します。
最後に、共通ワイヤ (COM) を見つけます。共通のワイヤは、すべてのコンタクタ コイルに電力をブリッジします。方向性リレーが閉じると、この共通電圧が選択されたコンタクタに直接送信されます。
制御回路端子図
端末機能 | 標準ワイヤーの色 (さまざま) | 接続先 |
|---|---|---|
電源線(L) | 黒または茶色 | 制御トランス出力 |
ニュートラル(N) | 白または青 | トランスコモン |
方向性UP | 黄色 | 上 コンタクタコイル (A1) |
下方向 | 緑 | ダウンコンタクタコイル (A1) |
メインCOM | Red | 全方向リレー間でブリッジ |
受信機の指向性出力をホイストのコンタクタの一次コイルに直接接続する必要があります。これらのコイルには通常、A1 および A2 端子マークが付いています。受信機は A1 に電圧を供給し、コンタクタを閉じます。
適切なワイヤフェルールと工業用端子台を使用することを強くお勧めします。絶縁テープの下で裸線をねじらないようにしてください。クレーンは作動時に大きな振動を発生します。ねじれた接続は急速に緩みます。ワイヤが緩んでいると、アーク放電、接点の溶接、およびホイストの意図しない動作が発生します。金属フェルールをコンタクタの端子に挿入する前に、すべての被覆を剥がしたワイヤの端に圧着します。
安全な RF 接続の確立は、ハードウェアの電力を確認した後に行われます。を同期すると 電動ホイストのリモコン 、昇降機構の排他的制御が保証されます。
レガシーおよび標準モデルでは、多くの場合、物理ディップ スイッチ構成が使用されます。ハンドセットとレシーバーユニットの両方のプラスチックケースを開ける必要があります。内部には小さなトグルスイッチの小さなブロックがあります。これらは 8 ビットまたは 12 ビットのバイナリ コードを表します。受話器のスイッチを受話器内のパターンと完全に一致させる必要があります。スイッチが 1 つでも一致しない場合、システムはすべてのコマンドを無視します。
最新の産業用モデルには、デジタル自動ペアリング シーケンスが搭載されていることがよくあります。これにより、密閉された筐体を開ける必要がなくなります。
メイン受信ボックスの電源を入れます。
受信機の PCB にある指定されたペアリング ボタンを押し続けます。
送信機の特定の方向ボタン (上と東など) を同時に押し続けます。
LED インジケータが緑色に点滅して、メモリ同期が成功したことを確認するまで待ちます。
フックに負荷をかけずに厳密なテスト段階を行うことを義務付けます。方向の精度を注意深く確認してください。 「上」を押すと、ケーブルを内側に巻き取る必要があります。標準動作中に直ちに非常停止をテストしてください。制御回路を瞬時に遮断し、電磁接触器を物理的に落下させることを確認します。
過酷な産業環境に耐えられるシステムを選択するには、厳密な意思決定の枠組みが必要です。初期取得価格のみに基づいて購入を決定しないでください。信頼性の低い 電動ホイストのリモコン送信機受信機は、 工場のダウンタイムで数千ドルのコストがかかります。
耐久性と侵入保護 (IP) 評価を徹底的に評価します。過酷な用途に使用するには、IP65 または IP67 定格を要求する必要があります。受信機は、空気中のコンクリート粉塵、高湿度、および施設の極端な温度変動に耐える必要があります。 IP67 により、激しい洗浄手順中でも内部 PCB が完全に保護された状態が維持されます。
信号の完全性と現実的な動作範囲について話し合います。ほとんどの高品質ユニットは 100 メートルの範囲を宣伝しています。ただし、I ビームや鋼製屋根などの厚い金属構造は、RF の信頼性に大きな影響を与えます。高度な UHF/VHF 干渉防止技術を備えたシステムを探してください。これらのシステムは、クリーンなチャネルとホップ周波数をアクティブにスキャンして、デッド ゾーンを回避します。
安全機能は依然として最重要です。準拠したシステムは、デフォルトでフェールセーフ状態になる必要があります。
バッテリー障害: 送信機は、電源が失われる直前に自動停止コマンドを送信する必要があります。
信号損失: 受信機の内部ウォッチドッグ リレーは、1 秒以上通信が失われた場合、すべてのコンタクタを切断する必要があります。
ボタンの詰まり: デュアルステップ ボタンは、破片によってボタンが動かなくなった場合、機械的に解除する必要があります。
セットアップ直後に問題に対処するには、論理的なトラブルシューティングの考え方が必要です。ワイヤーハーネスを途中で引き裂かないでください。症状を体系的に診断します。
受信機がカチッという音を立ててもモーターが作動しない場合は、制御回路に問題がある可能性があります。デジタルペアリングが成功したため、カチッという音が鳴ります。ただし、正しい電圧がコンタクタのコイルに到達していません。コモン（COM）線の接続を確認してください。制御トランスが負荷時に予想される電圧を出力することを確認します。
断続的な信号ドロップは、不適切に計画された設置を悩ませます。まず送信機のバッテリーが低下していないか確認してください。次に、受信機アンテナの配置を検査します。アンテナを厚い金属製のホイスト エンクロージャ内に完全に取り付けると、通信範囲が大幅に制限されます。外部アンテナの延長が必要になる場合があります。さらに、近くに新しく設置された重機に起因する局所的な RF 干渉を調査します。
一方向のみが正常に動作する場合は、局所的な機械的または電気的な故障が疑われます。受信機内の「ダウン」回路専用のリレーが焼けている可能性があります。あるいは、送信機のシリコン パッドの下にあるマイクロスイッチの故障が劣化しています。コンタクタ コイルの導通をテストして、ホイスト側の機械的結合を排除します。
ホイストの送信機と受信機をペアリングするには、機械的な配線の精度と、それに続く安全なデジタル同期が必要です。電圧要件を尊重し、リミットスイッチを維持し、適切な終端技術を利用することで、動作の安全性を実現します。産業環境では壊れやすい機器が厳しくなり、頑丈な IP 定格のエンクロージャが必須となります。
リモートの交換品を購入する前に、現在のホイストの配線図を監査してください。既存のワイヤの色とコンタクタの電圧を文書化します。内部接触器が文書化されていない、著しく劣化している、または過度に複雑であると思われる場合は、資格のある産業用電気技師に相談することを強くお勧めします。適切に実装すれば、最終的にはオペレーターが安全な距離から大量の荷物を安全に持ち上げることができます。
A: 一般的にはありません。送信機と受信機は、独自のマイクロチップと特定の暗号化された周波数帯域を介してペアになります。メーカーは独自のアルゴリズムをファームウェアにエンコードしています。通常、安全性と機能性を確保するには、適合するセットとして購入する必要があります。
A: 安全にバイパスすることはできません。正確な交換用トランスミッターを元のメーカーに注文する必要があります。受信したら、受信機の内部ペアリング ボタンを使用するか、内部ディップ スイッチを元のコードに正確に一致させてペアリングします。
A: 受信機は、制御回路の主接触器と完全に直列ではなく、主電源と並列に配線されていた可能性があります。非常停止リレーが共通制御回路を直ちに遮断できるように、システムを完全に再配線する必要があります。
