リフティング ホイスト コントローラの アップグレードまたは交換は、 単なるハードウェアの交換ではありません。これは重要な運用上の決定を表します。あなたの選択は、オペレーターの安全性、サイクルタイム、施設のコンプライアンスに直接影響します。産業施設が近代化するにつれて、レガシー機器に依存するとチームが不必要な危険にさらされることがよくあります。従来の有線ペンダントと高度な無線周波数システムのどちらを選択するかには、慎重な評価が必要です。購入する前に、特定の環境変数と日常のワークフローを評価する必要があります。コントローラーが一致しないと、すぐに人間工学的に深刻な負担が生じます。また、貴重な施設設備への偶発的な損傷も増加します。
このガイドでは、適切な管理方法を評価し、最終候補をリストアップするための証拠に基づいたフレームワークの概要を説明します。システム機能を正確な運用ニーズに適合させる方法を学びます。重要な安全ロジック、統合要件、環境耐久性を探ります。堅牢なソリューションを実装するには、次の構造化された手順に従ってください。コストのかかるダウンタイムや安全コンプライアンス基準に違反する危険を冒すことなく、オーバーヘッド リフティング インフラストラクチャをアップグレードできます。
安全性がシステムを決定します。見通し線要件と負荷の複雑さは、制御方法を選択するための主要なフィルターである必要があります。
耐久性は環境によって決まります。RF 干渉、極端な温度、化学薬品への曝露などの要因によって、有線システムか無線システムが実行可能かが決まります。
統合には検証が必要です。ホイスト送信機受信機を既存の電気または空気圧式ホイスト コンタクタに適合させるには、正確な技術的調整が必要です。
間違った制御システムを選択すると、直ちに運用上の摩擦が生じます。コントローラーが一致しないと、人間工学に基づいた重大な負担が生じます。オペレーターは、ボタンに到達するために体をひねったり、過度に伸ばしたりすることがよくあります。複雑な操作中にオペレーターの位置決めが損なわれます。この不適切な配置により、チームは吊り荷の直下で作業を強いられることがあります。このような危険な習慣により、周囲の機器への偶発的な損傷が増加します。信頼性の低いコントローラーも動作がぎくしゃくする原因になります。このような動きは壊れやすい荷物に損傷を与え、ブレーキ機構を早期に摩耗させます。
新しいシステムを評価する前に、明確な成功基準を定義する必要があります。選択が成功すると、オペレーターの視点が最適化されます。これにより、荷物と着地ゾーンを明確に見ることができます。選択したシステムは、フェールセーフ停止メカニズムを保証する必要があります。通信が切断された場合、機器は即座に停止する必要があります。さらに、新しいシステムは既存のオーバーヘッド インフラストラクチャとシームレスに統合する必要があります。エンジニアは、新しいハンドセットを取り付けるためだけに橋クレーン全体の配線をやり直す必要はありません。
これらの要因を無視すると、何もしないことによる高い代償が伴います。擦り切れたペンダント ケーブルを継続的にメンテナンスすると、メンテナンス予算が無駄になります。信頼性の低い無線信号は、隠れた運用上のボトルネックを引き起こします。オペレーターは、切断された信号を再接続しようとして障害物を避けて歩き回り、時間を無駄にします。これらの問題はすぐに OSHA コンプライアンスの脆弱性に発展します。検査官は損傷したフェストゥーンケーブルやバイパスされた安全スイッチを積極的に探します。管理方法に積極的に取り組むことで、従業員と生産スケジュールを保護します。
従来の有線ペンダントは、今でも多くの産業現場で定番となっています。ホイストやクレーンの橋から直接吊り下げられます。動きが制限されているワークステーションには、有線ペンダントをお勧めします。直接的な垂直吊り上げを伴う用途に優れています。無線周波数 (RF) 干渉が非常に高い施設でも、有線システムのメリットが得られます。物理ケーブルにより、中断のない信号が保証されます。
ただし、有線システムにはいくつかの明確な制限があります。ケーブルの引き回しにより、混雑した工場フロアでは常につまずく危険が生じます。これらは、長距離移動のクレーン操作中にオペレータの移動性を大幅に制限します。フェストゥーンケーブルは継続的に磨耗します。ケーブルが機械に引っかかり、時間の経過とともにワイヤが擦り切れたり、完全に断線したりすることがあります。
無線制御システムは、オペレーターと機械の間の物理的な束縛を取り除きます。大規模な作業や忙しい組立ラインに推奨します。危険物の取り扱い時の安全性が向上します。また、オペレーターの最大距離を必要とするタンデムクレーンリフトも容易になります。オペレーターは、危険ゾーンの外側に立って重いスチールコイルを操作することができます。

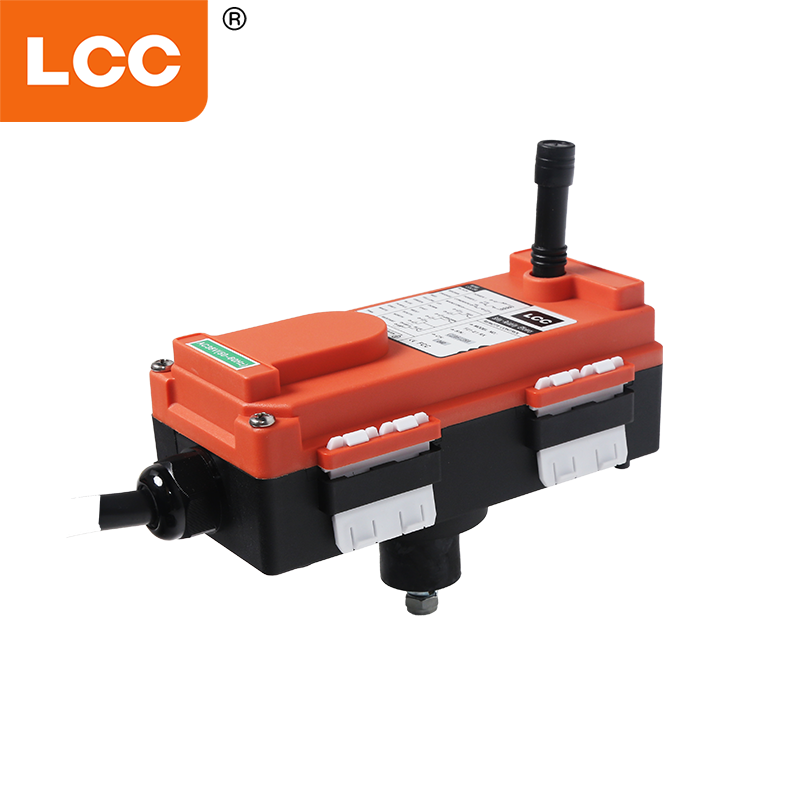

ここで重要なコンポーネントは、 ホイストの送信機と受信機の ペアリングです。このハードウェアにより、暗号化された遅延のない通信が保証されます。オペレーターをホイストモーターに直接接続します。最新の ワイヤレス昇降コントローラーを統合すると 、生産性が大幅に向上します。ただし、これらのシステムには限界があります。厳密なバッテリー管理プロトコルが必要です。さらに、高密度の鉄鋼環境や厚いコンクリート壁は無線信号を遮断する可能性があります。
制御オプションはクレーンの主電源によって異なります。空気圧ホイストは空気圧に依存します。可変速制御には比例エアバルブを使用します。電気ホイストは、標準の電気接触器または可変周波数ドライブ (VFD) に依存します。これらの電源に基づいて制御オプションを区別する必要があります。電気コンタクタ用に設計されたワイヤレス受信機は、専用の電空インターフェース パネルがなければ空圧パイロット バルブを作動させません。
システムの比較: ペンダントとワイヤレス ソリューション
制御カテゴリ | 最優秀アプリケーション | 主な利点 | 主な制限事項 |
|---|---|---|---|
ワイヤーペンダント | 固定ワークステーション、単軸リフト | 局所的な RF 干渉に対する耐性 | 床につまずく重大な危険を引き起こす |
ワイヤレスシステム | タンデムリフト、危険物 | オペレータの最大距離と安全性 | 規律あるバッテリー充電が必要 |
空気圧の統合 | 防爆環境 | 火花の危険がない | 特殊なバルブインターフェースが必要 |
オペレーターが荷物の横を歩く必要があるかどうかを評価する必要があります。歩く距離が長いと身体への負担が大きくなります。電動 ホイストリモコン は軽量で人間工学に基づいたデザインを採用しています。長時間勤務時の疲労を大幅に軽減します。単純な作業には小型のハンドヘルドモデルを選択できます。複雑な多軸クレーンの場合は、より大きなベリーボックス設計を選択することもできます。ベリーボックス設計により、オペレーターの胴体全体に重量が分散されます。これにより、両手が自由になり、ジョイスティックを快適に操作できるようになります。
産業環境は壊れやすい電子機器を破壊します。ほこり、湿気、または極度の熱への曝露に基づいて溶液をろ過する必要があります。侵入保護 (IP) または NEMA の評価を確認してください。 IP65 または NEMA 4X 定格により、激しい噴流水や微細な粉塵から保護されます。爆発性雰囲気では特殊な装置が必要です。化学プラントおよび穀物エレベーターには、ATEX または IECEx 認定のエンクロージャが必要です。これらの認定により、リモコンが可燃性ガスや粉塵粒子を発火させないことが保証されます。
オーバーヘッドリフティングでは安全性は交渉の余地がありません。の必須評価を実施します 非常停止リモート機能 。業界の専門家はこれを非常停止と呼んでいます。 PL-d (パフォーマンス レベル d) または SIL 3 (安全度レベル 3) の安全評価を探してください。これらの厳格な基準により、システムがデフォルトで安全な状態になることが保証されます。送信機が信号を落としたり失ったりすると、受信機は即座に電源を遮断します。ブレーキは自動的にかかります。負荷の動きがすぐに停止します。
さまざまなシステムの制御機能を比較します。シングルスピード設定は、基本的な材料搬送に適しています。 2 つの速度の押しボタンにより、ゆっくりとアプローチしてからより速く移動することができます。可変周波数ドライブ (VFD) との互換性により、最高レベルの精度が実現します。 VFD セットアップでは、比例押しボタンまたは無段階ジョイスティックを使用します。ボタンを強く押すほど、クレーンはより速く動きます。この機能は、重い金型や壊れやすい航空宇宙部品を微調整するのに不可欠です。
現代の工場では何百もの無線デバイスが利用されています。新しいシステムの RF 管理機能を評価する必要があります。チャネルホッピングテクノロジーを探してください。この機能は、干渉を避けるために無線チャンネルを自動的に切り替えます。カスタマイズ可能な周波数帯域により、隣接するクレーン機器とのクロストークを防ぎます。適切な RF 管理により、クレーンのリモコンが無人搬送車 (AGV) や施設の Wi-Fi ネットワークに干渉することがなくなります。
ワイヤレス技術にはクリアな電波が必要です。サイト RF 調査を実施する必要性を認識する必要があります。ワイヤレスの購入を完了する前に、このアンケートに回答してください。 RF 監査では、建物内の無線スペクトルをマッピングします。溶接機や鉄骨構造物による重大な干渉を特定します。このプロセスにより、イライラするデッドゾーンが防止されます。これにより、コントローラーがクレーンベイの隅々まで完璧に動作することが保証されます。
バッテリーが切れると生産ラインが即座に停止します。厳格な標準操作手順 (SOP) を確立することで、このダウンタイムを回避します。オペレーターは、デバイスをいつ、どのように充電するかを正確に把握する必要があります。施設内の特定の充電ステーションを指定します。高品質のリチウムイオン電池またはニッケル水素電池を使用してください。完全に充電された予備を各シフトの開始時に利用できるようにしてください。規律あるバッテリープロトコルにより、シフト中の機器の故障を排除します。
有線システムから無線システムに移行するには、オペレータを意図的に移行する必要があります。ワイヤレスリモコンでクレーンの物理的なアンカーを取り外します。オペレーターは最初は空間認識の感覚を失うことがよくあります。再訓練は不可欠です。新しい有利な地点から負荷のドリフトを予測するように生徒に教えてください。送信機のペアリング手順をよく確認してください。すべてのオペレーターがリモコンを正しい架空橋に安全にリンクする方法を知っていることを確認します。
ハードウェア障害は過酷な環境で発生します。送信機は落としたり、押しつぶしたり、紛失したりします。冗長計画により、こうした事故による生産停止を防ぐことができます。可能であれば、橋クレーンにバックアップ用の有線ペンダントを維持してください。予備の送信機は常にメンテナンスツールのベビーベッドに保管してください。綿密に計画された冗長戦略により、継続的な運用が保証されます。予備のリモコンをペアリングするだけで、数分以内に持ち上げを再開できます。
産業用コントローラーを見た目の美しさに基づいて購入することはできません。最初に正確な動作パラメータを定義します。この評価チェックリストを使用して、ベンダーとの会話をガイドします。
正確な最大積載量と必要なリギング構成を定義します。
クレーン滑走路全体で必要な移動距離を測定します。
使用頻度 (デューティ サイクルとも呼ばれます) を決定します。
毎日クレーンを操作する固有のオペレーターの数を数えます。
工場のフロアにある見通しの障害物を特定します。
ハードウェアと同じくらい厳密にベンダーを評価します。迅速に発送できる交換部品が入手可能かどうかを確認します。最終的には、新しいボタン、トグル スイッチ、または交換用のエンクロージャが必要になります。シンプルなゴム製ブーツを何週間も待つことは受け入れられません。保証条件をよく確認してください。利用可能なテクニカル サポートを調査します。ベンダーがオンサイトでのトラブルシューティングを提供しているのか、それともリモート電話サポートのみを提供しているのかを判断します。
研究から積極的な実装へ。設備エンジニアに包括的な仕様シートのレビューを依頼してください。既存のコンタクタとの電気的互換性を検証する必要があります。まず、単一のクレーン ベイのパイロット テストを手配します。最も経験豊富なオペレーターに新しいシステムを 1 週間使用してもらいます。テクノロジーを施設全体に展開する前にフィードバックを収集します。
昇降ホイスト コントローラを選択するには、オペレータの可動性と厳格な安全性フェールセーフのバランスをとる必要があります。機器をアップグレードすると、従業員が保護され、日々の生産サイクルが加速されます。常に現実世界の施設の制約に基づいて最終決定を行ってください。派手な機能リストよりも、ローカル RF 環境と厳格な見通し要件を優先します。選択したシステムに認定された緊急停止機能と耐久性のあるエンクロージャが含まれていることを確認してください。この統合プロセスを急ぐ必要はありません。認定ホイスト インテグレータに相談することを強くお勧めします。これらの高度な制御オプションを特定の昇降アプリケーションに適合させるために、今すぐ運用監査をリクエストできます。
A: はい、ほとんどの標準ホイストは後付けできます。技術者は、互換性のある受信機を既存のクレーンの制御パネルに直接配線します。設備エンジニアは、電圧とコンタクタの構成が完全に一致していることを確認する必要があります。この改修により、ホイストを完全に交換することなく、従来の機器が最新化されます。
A: 産業用システムは通常、100 ～ 300 フィート (30 ～ 100 メートル) の範囲で確実に動作します。ただし、複雑な施設レイアウトはこの距離に影響します。高密度の金属障害物、厚いコンクリート壁、および重度の RF 干渉により、有効範囲が減少する可能性があります。対象範囲を確認するために、必ず RF 調査を実施してください。
A: 産業用コントローラーには自動フェールセーフ機能が備わっています。送信機は継続的なハートビート信号を受信機に送信します。干渉やバッテリー切れによりこの信号が低下すると、受信機はすべての動作を即座に停止します。モーターの電力をカットし、自動的に保持ブレーキがかかります。
A: 最新のシステムでは、独自の電子キー ペアリングが使用されています。送信機と受信機は、特定の暗号化されたチャネルにロックされます。多くのシステムでは、RFID ログインまたはローカライズされた赤外線起動手順が必要です。これにより、リモコンは指定されたクレーンのみを制御し、隣接する機器が誤って移動することを防ぎます。
