比例ジョイスティック リモートにアップグレードすると、荷物の位置決めの精度、オペレーターの安全性、サイクル タイムに直接影響します。重い材料を移動するには、基本的な方向指示以上のものが必要です。空気中では絶対的な流動性が必要です。基本的な押しボタン ペンダントとは異なり、比例コントローラーでは、クレーンの油圧、電気インフラ、操作環境との慎重な調整が必要です。システムが一致していないとぎくしゃくした動きが発生し、重大な事故や危険な荷物の揺れが発生する危険があります。私たちは、複雑な技術仕様に直面したときに、ハードウェアの選択がどれほど大変であるかを理解しています。このガイドは、不必要な機能に過剰な費用をかけずに適切なシステムを選択するための技術評価フレームワークを提供します。信号出力を一致させ、重要な安全性評価を検証し、リフトに最適な送信機テクノロジーを選択する方法を正確に理解できます。
精度はハードウェアを決定します: ジョイスティックの出力 (電圧、PWM、または CAN バス) をクレーンの比例方向制御バルブと正確に一致させます。
環境が周波数を左右する: 重度の産業用 RF 干渉をバイパスするには、周波数ホッピング スペクトラム拡散 (FHSS) を備えたワイヤレス トランスミッター レシーバーを選択します。
耐久性には詳細が必要です。工業用ジョイスティック コントローラーのデッド ゾーンや物理的磨耗を防ぐために、機械式ポテンショメータではなくホール効果センサーの使用を義務付けます。
コンプライアンスには交渉の余地はありません。緊急停止 (E-Stop) 回路の ISO 13849-1 (PL) または IEC 62061 (SIL) 認証を確認してください。
特定のマシン クラスを分析することから始める必要があります。リフティングマシンが異なれば、インターフェースの優先順位もまったく異なります。たとえば、 タワー クレーンのジョイスティック リモコンは 屋外でのみ動作します。このセットアップには、極端な信号範囲と、雨、塩水噴霧、紫外線劣化に対する強力な耐候性が必要です。天井クレーンまたは橋梁クレーンは屋内で動作します。彼らはまったく異なる一連の課題に直面しています。工場のフロアは激しい無線周波数干渉を引き起こします。鋼鉄の桁は信号をランダムに反射します。また、タンデム屋内リフトにはマルチホイスト同期機能も必要になることがよくあります。
業界ごとに負荷の移動方法は異なります。微速度調整に対する具体的なニーズを定義します。壊れやすいアセンブリの配置では、コンポーネントの潰れを避けるために、数インチ単位で移動する必要があります。コンクリートの注入には、飛沫を防ぐための安定した予測可能な流体制御が必要です。ブラインドリフトは究極の挑戦です。オペレーターは完全にスポッターに頼っています。彼らには、分針の動きを信じられないほどゆっくりとした意図的な巻き上げ動作に変換するシステムが必要です。真の比例信号により、これらの微調整が可能になります。

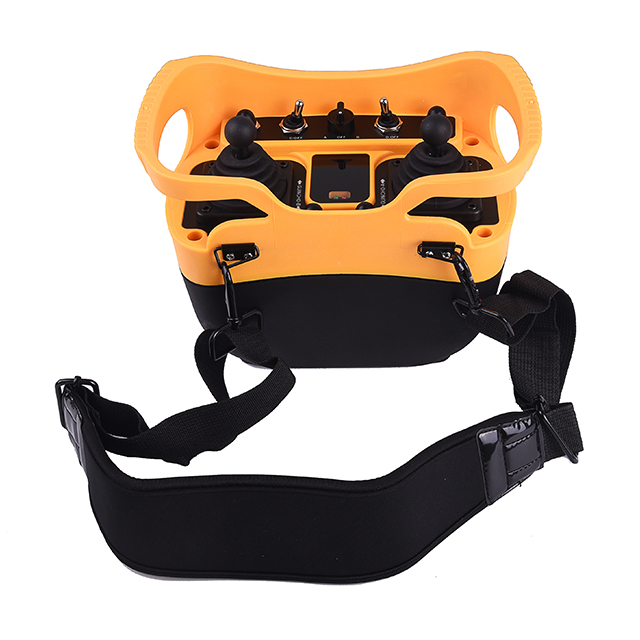

通常のシフト中にオペレーターがどこに立たなければならないかを計画します。すべてのリフトに最適な見通し線が必要です。動きを制限すると、安全マージンが減少します。ここでは人間工学が大きな役割を果たします。 「ベリーボックス」スタイルのリモコンにより、肩と腰にかかる重量が分散されます。この設計により、10 時間の勤務中にひどい腰や首の疲労が発生するのを防ぎます。チームが毎日負担する身体的負担を考慮してください。
物理的なワークスペースに信号の死角がないか監査します。
オペレーターを監視して、毎日の歩行経路を計画します。
すべての屋外機器の特定の気象暴露レベルを文書化します。
最も重い荷物と最もデリケートな荷物を毎週測定します。
基本的なステップ コントローラーは、個別の速度ギアに依存します。速度 1、速度 2、または速度 3 のボタンを押します。これにより、厳しい移行が発生します。真の 比例クレーン制御により、 ジョイスティックの偏向角に厳密に基づいて、無段階で無限の可変速度が可能になります。スティックを押すとホイストがわずかにクリープします。さらに押し込むとスムーズに負荷が加速します。この流動性により振り子荷重の揺れが解消されます。激しい油圧ショックも防ぎます。油圧衝撃により、時間の経過とともに高価なシールやシリンダー壁が損傷します。
内部センサーが長期的な精度を定義します。従来のポテンショメータは、カーボン トラック上をスライドする機械式ワイパーを使用します。彼らは肉体的に消耗します。塵の侵入により精度が損なわれます。最終的には、ジョイスティックの動きが出力を生成しない危険な「デッド ゾーン」が発生します。ホール効果センサーは最新の代替手段を提供します。彼らは磁場を使用して位置の変化を検出します。機械的接触点がゼロであることが特徴です。この非接触設計により、耐久性が高く、ほこりや湿気の影響を受けません。
特徴 | ホール効果センサー | 機械式ポテンショメータ |
|---|---|---|
操作方法 | 非接触磁場 | 物理的にスライドするワイパー |
耐久性 | 非常に高い (数百万サイクル) | 中程度（摩擦摩耗しやすい） |
デッドゾーン | まれに発生します | 時間をかけて開発する |
耐環境性 | 優れた（防塵性） | 悪い（汚れの侵入に弱い） |
物理的なデザインだけでリモコンを購入することはできません。コントローラーは、マシンが必要とする特定の電気信号を出力する必要があります。トランスミッタは PLC または油圧バルブに完全に適合する必要があります。一般的な産業用信号には、アナログ電圧 (0 ～ 10 V)、電流ループ (4 ～ 20 mA)、デジタル CANopen プロトコル、またはダイレクト PWM (パルス幅変調) が含まれます。適切に設定された 比例ジョイスティック リモート コントロール クレーンの セットアップは、完全にこの信号ハンドシェイクに依存します。 PWM を期待してバルブに 0 ～ 10V を供給すると、システム全体に障害が発生します。
購入する前に、厳格なベースライン範囲要件を確立してください。施設が 100 メートルのカバー範囲を必要とするか、屋外ヤードとして 300 メートルを超える必要があるかを評価します。レンジ仕様は低遅延でなければ意味がありません。レイテンシは、手を動かしてからクレーンが応答するまでの遅延を表します。許容可能な遅延しきい値は 50 ミリ秒未満です。 50 ミリ秒未満の応答時間は瞬時に感じられます。待ち時間が長いと、オペレーターが動きを過剰に修正し、危険な振り子の揺れを引き起こします。
現代の工業地帯には目に見えないノイズが溢れています。工場のフロアには数十台の Wi-Fi ルーターが設置されています。重機は電磁場を発生させます。高密度の鉄骨構造物は、電波を予期せず反射させます。周波数ホッピング・スペクトラム拡散 (FHSS) テクノロジーが必要です。 FHSS は、1 秒間に数十の無線チャネルを複数回ジャンプします。ブロックされたチャネルに遭遇した場合は、単にクリアなチャネルにホップします。この動的なシフトにより、中断のない通信が保証されます。
送信機は過酷な状況に直面しています。フォークリフトがそれらを押しつぶします。彼らは高いキャットウォークから落ちます。送信機が故障すると、ダウンタイムのコストが急速に増大します。壊れたユニットの交換の容易さを評価します。最新のシステムでは、電子キーまたは RFID スマート カードが使用されます。古いカードを新しいベリーボックスに差し込むだけです。瞬時に同期してくれます。手動でクレーンに取り付けられたに登って再プログラムする必要はありません ワイヤレス送信機受信機 。このプラグアンドプレイの冗長性により、何時間ものメンテナンス労力が節約されます。
周波数の選択中に既存の工場出荷時の Wi-Fi 帯域を無視します。
自動チャンネルホッピング機能のないシステムを購入する。
事前にペアリングしたバックアップ送信機を床に置いておくことができません。
既存のバルブを詳細に監査する必要があります。古いマシンの多くは標準のオン/オフ スプールを使用しています。これらの基本的なバルブは、完全に開くか、しっかりと閉じるだけです。流体の流れを調整することはできません。アップグレードには特定の電気油圧ハードウェアが必要です。互換性のある比例モノブロックまたはセクションバルブが必要です。セクション式バルブを使用すると、複数の制御スライスを積み重ねることができます。複雑な昇降セットアップに優れたモジュール性を提供します。
古い純粋に機械式のクレーンを改造するには、忍耐と適切な部品が必要です。デジタル受信機を手動レバーに直接取り付けることはできません。電気油圧インターフェース モジュールを取り付ける必要があります。これらの変換マニホールドはデジタル信号を受け取り、それを油圧パイロット圧力に変換します。このパイロット圧力により、主方向スプールが移動します。これらの油圧変換ブロックに応じて予算を立てます。多くの場合、電子機器と同じくらいの費用がかかります。
物理的なエンクロージャに関しては決して妥協しないでください。受信機はクレーン橋の上に設置されています。グリース、極度の熱、激しい振動にさらされます。 IP65 または IP66 の環境定格を義務付けます。これらの定格は、高圧水流や微細な粉塵に対する保護を保証します。ワイヤーハーネスの標準化が求められています。配線済みの色分けされたハーネスにより、当て推量が不要になります。統合を安全に高速化します。 CAN バス技術を使用すると、これがさらに簡素化され、太いワイヤの束がわずか 4 本の必須ケーブルに減ります。
業界の安全基準は、法的責任や事故に対する最終的な保護として機能します。未確認の主張を決して信用しないでください。独立して認定された安全性評価を探してください。緊急停止 (E-stop) 機能は、重要なライフラインを表します。 ISO 13849-1 に基づく PL-d または PL-e 分類を満たす必要があります。または、IEC 62061 に基づいて SIL 3 準拠を確認します。これらのフレームワークでは、デュアルリレーのクロスモニタリングが義務付けられています。 1 つの安全リレーが故障すると、バックアップ リレーが即座に電源を遮断します。
受動的安全性はオペレーターに依存します。アクティブ セーフティが自動的に介入します。 「デッドマン」スイッチを要求してください。これらを動作させるには、継続的かつ意図的な圧力が必要です。オペレーターが気を失った場合、機械は直ちに停止します。傾斜センサーと落下センサーは重要な保護を提供します。オペレーターがつまずいてコントローラーを落とした場合、内部の加速度センサーが落下を検出します。リモコンが地面に当たる前に自動的に電源が切れます。範囲外の自動シャットダウンは、信号が低下した場合の「暴走」負荷を防ぎます。
製鉄所では薄っぺらなプラスチックのハウジングが粉々に砕け散ります。グラスファイバー強化エンクロージャを指定してください。大きな衝撃をひび割れることなく吸収します。産業 用ジョイスティック コントローラーは 、毎日の過酷な使用に耐える必要があります。触覚フィードバックに注意してください。オペレーターは厚手の革製安全手袋を着用しています。スティックを動かすときに、確実な「クリック感」と抵抗を感じる必要があります。コントロールがぶよぶよしていると、オペレーターは空間認識を失います。
バッテリーの化学的性質によって、毎日の動作テンポが決まります。古い NiMH バッテリーはメモリー効果の影響を受けます。不適切に充電すると急速に劣化します。リチウムイオン電池は優れた性能を発揮します。彼らは充電をより長く保持し、重量を軽くします。ホットスワップ可能なバッテリー設計を探してください。オペレーターは、クレーンの電源を切ることなく、デッドパックを数秒で交換できます。 1回の充電で20時間を超える連続使用時間を目標とします。これにより、2 つのシフトにわたって中断のないカバレッジが保証されます。
適切なインターフェイスを選択することは、価格を比較するだけではありません。正しい選択により、精密バルブの互換性と過酷な環境での生存のバランスが完璧に保たれます。比例システムは、マシンの独自のアーキテクチャときれいに統合されていれば、チームが重い材料を移動する方法を根本的に変えます。選択プロセスは慎重に始めてください。
トランスミッターのブランドを検討する前に、常にクレーンの現在の油圧バルブと PLC ロジックを監査することから始めてください。工場の無線周波数の状況を理解します。派手なマーケティング上の主張よりも、独立した安全認証を優先します。アップグレードを完了するには、次の重要な手順を実行してください。
信号出力のマッチングを確認するには、資格のあるシステム インテグレーターに相談してください。
詳細な技術仕様書をリクエストして、遅延の数値が 50 ミリ秒未満であることを確認してください。
CAD 図面を評価して、安全で防振された受信機の取り付け位置を計画します。
オペレーターの疲労を防ぐために、ベリーボックスの人間工学に基づいた物理的な重量をテストします。
A: いいえ。比例信号を利用するには、電気油圧比例弁または変換マニホールドを取り付ける必要があります。標準のオン/オフ スプールは完全に開閉するだけです。可変速度の流体の流れを調整することはできません。
A: 高品質の産業用システムは、知覚できる遅延がほぼゼロ (通常は 15 ～ 40 ミリ秒) で動作します。これにより、荷重は手の動きに即座に反応します。遅延が長いと、過剰補正や危険な振り子効果が発生します。
A: 自動周波数管理と固有の ID コード (16 ビット アドレス指定) を備えたシステムを利用して、送信機がペアになっている受信機とのみ通信できるようにします。周波数ホッピングスペクトラム拡散 (FHSS) テクノロジーは、混雑したチャネルを積極的に回避します。
